OpenResty XRay™ 自主部署版 (Kubernetes)

# 名称

OpenResty XRay 自主部署 kubernetes 版本安装与部署说明

# 目录

• 概览
• 安装
  • kubernetes控制台服务
  • Agent
• 运维

# 概览

其中控制台服务端运行在 docker 容器中，使用 kubernetes 进行管理，而 Agent 端则是运行在目标机器上。

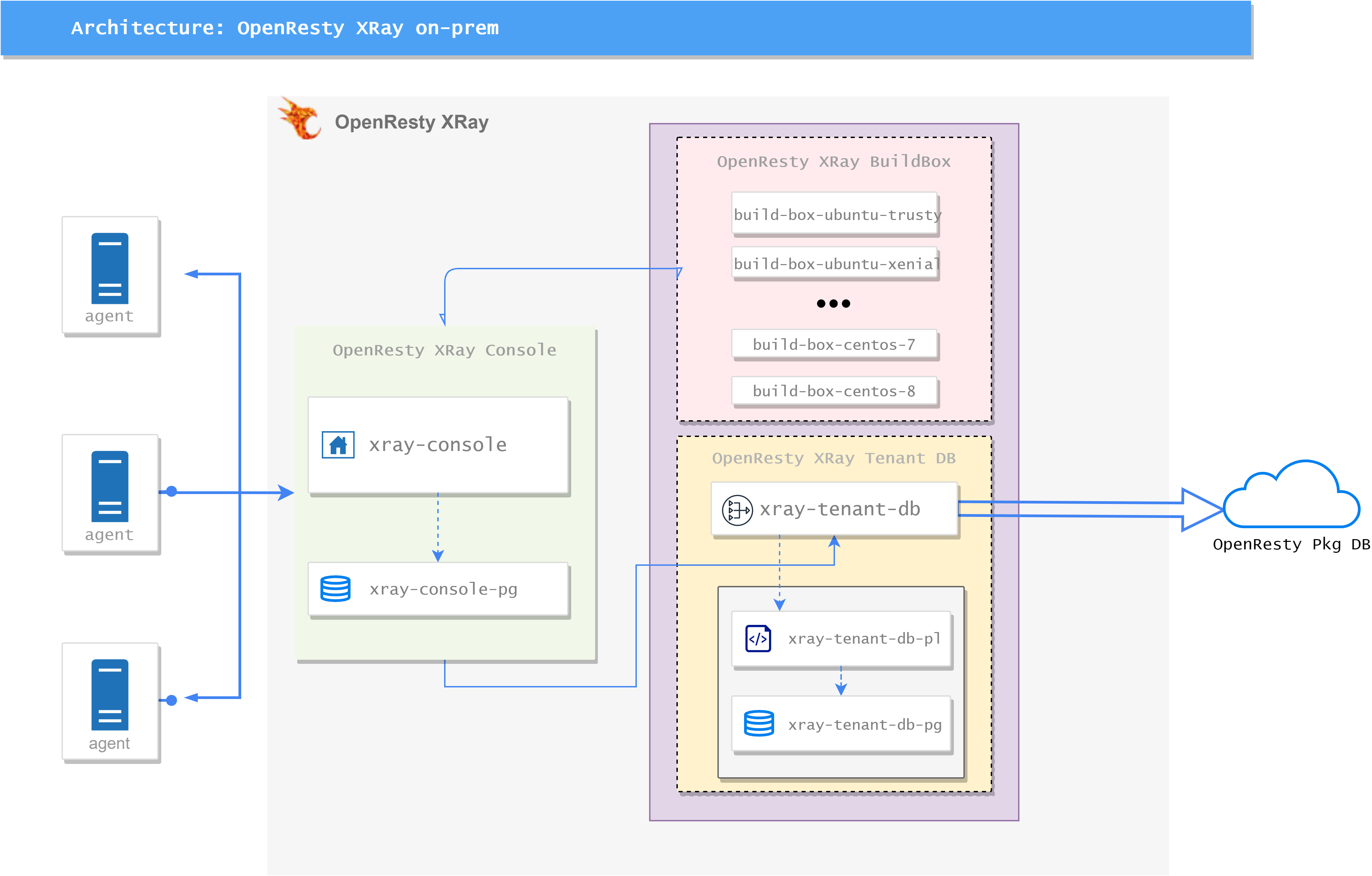

XRay 的服务端分为三个组件，其中每个组件中又有一些子服务

• OpenResty XRay Console:
  • xray-console: console 的 web 服务，提供 XRay 的管理界面
  • xray-console-pg: console 的数据库，作为 web 服务的数据库后端
• OpenResty XRay BuildBox:
  • build-box-[dist]: 构建 XRay 工具的后端服务。其中 dist 代表对应的操作系统发行版。
  • xray-tenant-db: 对 xray-console 服务和 build-box-[dist] 提供查询接口，会按照 ‘私有库 -> 公共库’ 的顺寻进行查询。该服务只会向公共库发起查询请求，而不会有数据上传到公有库
  • xray-tenant-db-pl: 提供客户私有的软件数据库
  • xray-tenang-db-pg: 作为客户私有软件数据库的数据库后端

# 安装

# kubernete 控制台服务

# 1. 访问镜像仓库的 secret

首先，创建命名空间以及使用邮件中提供的用户名密码创建 kubernetes 访问 openresty 镜像仓库的 secret

kubectl create ns openresty-xray

kubectl create secret docker-registry openresty-xray \
  --docker-server=registry.openresty.com.cn \
  --docker-username=<docker-registry username> \
  --docker-password=<docker-registry password> \
  -n openresty-xray

# 2. 创建 console 证书 secret (可选)

如果需要使用自定义的证书,则需执行此步骤。如果跳过此步骤，console会使用内置的自签证书。

将 XRay 服务端对应域名的证书放在 cert 目录下

$ ls cert/
ssl.crt  ssl.key

使用以下命令创建 secret

kubectl create secret generic cert-secret --from-file=cert -n openresty-xray

找到 kubernetes.yml 文件的以下几行, 去掉注释即可使用自定义的证书

#- mountPath: /usr/local/orxray-console/conf/cert
#  name: cert
#  readOnly: true
...
volumes:
#- name: cert
#  secret:
#    secretName: cert-secret

kubernetes.yml 文件中的环境变量需要和证书中的域名一致

        - name: CONSOLE_HOST
          value: xxx.xx.com

# 3. 使用默认的数据卷持久化方案

部署服务端需要持久化的数据卷，以下是给的一个缺省的持久化数据卷方案。 这个方案是将数据存到集群中的某个选中的节点上，节点上需要分配2T左右的空间。

首先给选定的节点打上标签

kubectl label node <node_name> app=openresty-xray-console

创建数据卷，数据会持久化在选定节点的 /data 目录中,请保证 /data 目录有足够的空间。

使用邮件附件中的 kubernetes-pv.yml.sample 文件

kubectl apply -f kubernetes-pv.yml.sample

# 4. 部署服务端到kubernetes

执行以下命令部署服务端到kubernetes

使用邮件附件中的 kubernetes.yml 文件

kubectl apply -f kubernetes.yml

# 5. 访问服务

kubernetes.yml 使用 hostPort 的方式在 console 的节点上导出443端口，所以直接访问节点的 https 服务就行了。

# Agent

XRay Agent 端运行在目标机器上，Agent 安装后与自主部署的控制台服务端进行通信，而 Agent 安装也是由控制台服务端配合完成的:

在浏览器访问控制端服务端后台，使用邮件中提供的用户名密码来进行登录。登录后，可以看到安装向导，及支持的操作系统，按照安装向导的提示，进行 Agent 的安装即可。

安装 Agent 后可在左侧 User 页签修改密码及新增用户。

# 运维

# 查看服务 POD 状态

$ kubectl get pods -n openresty-xray

NAME                                  READY   STATUS    RESTARTS   AGE
build-box-centos-7-75c954d87d-h6fkz   1/1     Running   0          18h
xray-console-5d457bb49d-q49f8         1/1     Running   0          17h
xray-console-pg-64df4cbd86-tm44n      1/1     Running   0          18h
xray-tenant-db-69d9cbd77d-nccnb       1/1     Running   0          18h
xray-tenant-db-pg-845d5cb674-rrjz8    1/1     Running   0          18h
xray-tenant-db-pl-859c5c8dfd-xk7sg    1/1     Running   0          18h

# 控制台服务日志查看

$ kubectl log --tail=10 xray-console-5d457bb49d-q49f8 -n openresty-xray

# 检查服务状态

$ kubectl describe pod xray-console-5d457bb49d-q49f8 -n openresty-xray

# 升级服务

升级服务会通过邮件发送附件 kubernetes.upgrade.yml，执行以下操作：

$ kubectl apply -f kubernetes.upgrade.yml

由于导出端口使用了hostPort模式，如果升级的console服务POD会因为原POD占用主机的443端口，导致POD一直处于pending状态，需要手工删除原POD。

执行以下命令

$ kubectl delete pod xray-console-5d457bb49d-q49f8 -n openresty-xray

# 此租户不存在

如果使用浏览器访问 console 发现其提示“此租户不存在”，请检查访问域名或 IP 是否于 kubernetes.yml 中的 CONSOLE_HOST 变量值一致。

如访问地址为 http://xray.example.com 而 CONSOLE_HOST 的值不是 xray.example.com 则会有此提示。
